自分でやれば、格安!TEKTRO Vブレーキシューを交換する方法

      2018/04/21

雨の日も嵐の日も自転車通勤です!

はるるは毎日職場まで、自転車で通っています。

雨の日も。風の日も。嵐の日も。台風の日も。そして雪の日も。
雨がっぱを着て、会社まで自転車で通っています。

バスが苦手なだけなんですけどね(笑)
特に雨の日の、湿気ムンムンな車内は本当に苦手。

さて、そんなはるるの愛用している自転車ですが、最近、ちょっと困ったことに…。

リアブレーキが効かない!

その困ったこととは、レバーを強く握りこんでも、あまり制動力がかからなくなったこと。
つまりブレーキが効かなくなってきたんです。

そこでリアブレーキを確認してみると、どうやらブレーキのシュー(ホイールを挟み込んで、制動力を発生させる部品)がかなり摩耗しているようで、交換時期がきているようでした。

こちらがその問題のリアブレーキ部。

自転車のリアブレーキ部

さらに拡大したブレーキシュー部がこちら。

自転車のリアブレーキのブレーキシュー

ホイールと接触する部分が、かなり薄く摩耗しているのが分かります。

別の角度からもう一枚。

自転車のリアブレーキのブレーキシュー

これでは危険ということで、さっそく近所の自転車屋さんに自転車を持って行き、交換の見積もりをお願いしたところ、部品代と工賃を合わせて1,700円とのことでした。

う~ん、ちょっと高いですね。

部品代だけなら1,000円もかからないんじゃないの?
そんなにかかるなら自分でやることにしよう!
なんて思って、自分で交換することに。

TEKTRO Vブレーキ シューの交換手順

ネットで調べてみたところ、はるるの自転車に装着されているのは、Vブレーキというタイプで、TEKTRO(テクトロ)という製品の模様。

そしてこのVブレーキタイプのブレーキシューの交換手順は、以下のとおりです。

まずはシューを注文

まずは交換するための新しいブレーキシューを用意します。

はるるは適合(自転車に取付可能かどうか)が不安だったので、元々ついていたシューを型番から検索、そして同じものを買うことに。

ところが残念なことに、既に製造中止になったのか、全く同じものが見つからず。
そのため見た感じで互換性がありそうな下記製品を、Amazonさんで注文しました。

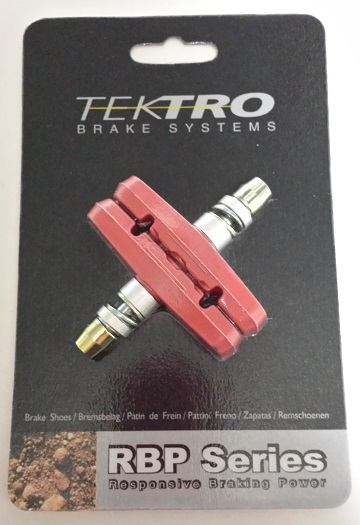

そして、届いたのがこちらのブレーキシューです。

TEKTRO(テクトロ) BRAKE PADS/836.12 BR-TK-193

自転車が赤いので、シューも赤の物をチョイスしてみました。

それでは、交換手順を見ていきましょう!

ブレーキワイヤーを受けから外す

下の写真の赤矢印で示した部分を、緑矢印の方向に引っ張り、ブレーキワイヤーを受けから外します。

ブレーキワイヤーを受けから外す手順

ブレーキワイヤーが外れると、こんな感じでワイヤーがだら~んとなります。

ブレーキワイヤーが受けから外れた状態

シューをブレーキ本体から外す

ヘキサゴンレンチを使って、シューをブレーキ本体から外します。
この時シューを外す前に、ワッシャー(薄い輪っかの部品)がどういう順番で組み込まれているかを覚えておいてください

後程、新品のシューを取り付ける際に、この順番通りに組み付ける必要があります

ブレーキシューの固定用ボルトの場所を示した画像

外したブレーキシューは、ホイールとの摩擦により、このように摩耗しています。

摩耗したブレーキシュー

まったくの余談ですが、はるるはよく手指がキレイだと言われます(笑)

さらに別の角度からもう一枚。

摩耗したブレーキシュー

新品はもちろんまだ摩耗していないため、このようにブレーキシューのホイールとの接触部に厚みがあります

新品のブレーキシュー

新品のブレーキシューと使用済みのブレーキシューを並べて比べてみると、こんな感じ。

並べて置かれた新品のブレーキシューと使用済みの摩耗したブレーキシュー

こうして比べてみると、古いシューはかなり摩耗が進んでいることが分かります。

見た目で互換性がありそうな品番を選びましたが、大きさもほぼ同じで、うまく取り付けできそうです。

新しいシューを取り付ける

外した時と逆の手順で、取り付けを行います。

ワッシャーの順番が重要なので、先ほど覚えておいた、元々取り付けられていたワッシャーの順番で取り付け(この時点では仮組でOK!)を行ってください

そして組み付けを終えた左側のシューは、このような形になります。

組み付けた新品のブレーキシュー

赤いシューはかなり目立ちますね!

次に右側はこんな感じ。

組み付けた新品のブレーキシュー

ブレーキワイヤーを受けに戻す

一番最初にはずしたブレーキワイヤーを受けに戻します。

最後にブレーキシューの上下の位置を調整し、本締めを行ってください。
この時、ブレーキをかけた際にタイヤとシューが接触しない位置になるように、注意してください。(接触させるのは銀色のホイール部。)

そして取り付けが完了すると、こんな形となります。

取り付け後のブレーキシュー

反対側はこうなっています。

取り付け後のブレーキシュー

しっかりとブレーキが効くかを確認!

最後にしっかりとブレーキが効くかを確認してください。
作業に問題があると、ブレーキが効かなくなっている場合もあります。

事故を防ぐために、必ずしっかりとブレーキが効くかを確認してから、自転車に乗りましょう!

費用は交換したシューの代金の数百円だけ!

作業時間はおよそ15分程度で、かかった費用は交換したシューの代金の数百円だけ

車やバイクの油圧ディスクブレーキに比べると、簡素な作りなので、交換作業は難しくはありません。
そのためもしこの内容をご覧になって、自分でできそうだ!
こう感じたら、ぜひご自分でトライしてみてください!

そうすれば1,000円ぐらい、お得になるかもしれませんよ~!
